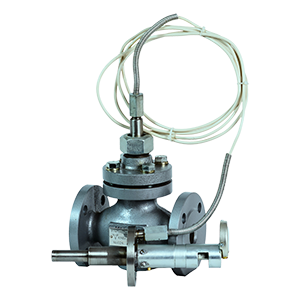

РТС-ДО-Ду80-12Х18Н10Т регулятор температуры дистанционный

Регуляторы температуры дистанционные предназначены для автоматического поддержания в заданных пределах температуры объекта регулирования путем изменения расхода тепло - или холодоносителя. Рабочие среды: жидкие или газообразные, неагрессивные к контактирующим материалам регулятора. Регуляторы работают без использования постороннего источника энергии. Регуляторы не являются запорной арматурой. Конструктивно регулятор состоит из термосистемы и регулирующего устройства, соединенных капилляром. Внутренняя герметичная полость термосистемы заполнена теплочувствительной жидкостью. Настройка регулятора осуществляется вращением винта настройки, при помощи которого изменяется объем внутренней герметичной полости термосистемы. Присоединение к процессу: фланцевое. Размеры фланцев по ГОСТ 33259-2015. Условное давление рабочей среды: 1МПа (10кгс/см2). Условная пропускная способность (Кv) для Ду80мм: 60м3/ч. Минимальная пропускная способность (Kvmin) при перепаде давления 0,1МПа для Ду80мм: 30м3/ч. Минимальный перепад давления на клапане: 0,1МПа. Зона пропорциональности: не более 10°C. Зона нечувствительности: не более 1°C. Постоянная времени: не более 60с. Допустимая протечка: не более 0,5% от условной пропускной способности. Температура регулирующей среды: 0...+225°С. Допустимая температурная перегрузка: 100°С выше предела настройки в течение не более 20мин. Структура обозначения: Модель (РТС - регулятор температуры дистанционный пилотный); Конструктивное исполнение (ДО - с двухходовым нормально открытым регулирующим органом, ДЗ - с двухходовым нормально закрытым регулирующим органом); Диаметр условного прохода в мм (32, 40, 50, 65, 80, 100, 125, 150); Материал изготовления корпусных деталей (СЧ20 - серый чугун, ВЧ40 - высокопрочный чугун, 20Л - углеродистая сталь, 12Х18Н9ТЛ - высоколегированная нержавеющая сталь); Диапазон настройки регулируемой температуры (0...+100°С, +100...+200°С); Длина соединительного капилляра в метрах (1,6; 2,5; 4,0; 6,0; 10). ВАЖНО! Регуляторы РТС расчитаны на непрерывную работу в технологических процессах, в которых параметры рабочей среды находятся строго в тех пределах, которые использовались при подборе модели регулятора (тип рабочей среды, пропускная способность, расход, перепад давления). Даже небольшие отклонения параметров от допустимых могут приводить к нестабильной работе регулятора или к выходу его из строя. Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной для данного Ду. Поэтому при отсутствии обязательного требования к использованию регулятора РТС рекомендуется применять более надежные и простые в настройке регуляторы прямого действия типа РТ.
