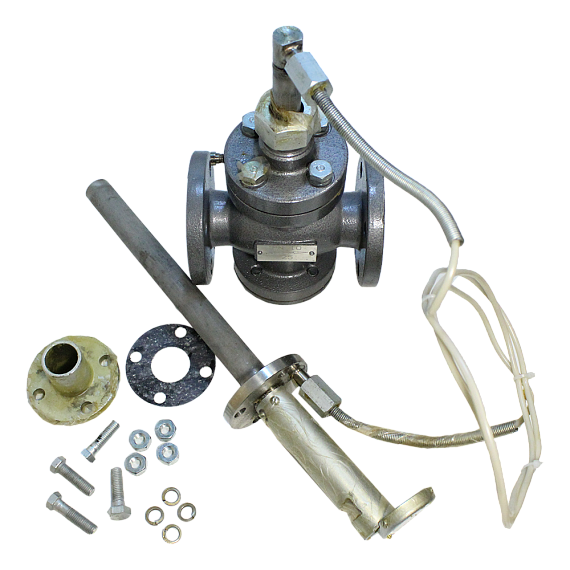

РТ-ДО-Ду80-20Л регулятор температуры

Регуляторы температуры прямого действия, предназначены для автоматического поддержания температуры рабочей среды путем изменения ее расхода. Рабочая среда: пар, жидкости и газы, неагрессивные к материалам регулятора. Конструктивно состоит из двух узлов: термосистемы и регулирующего органа. В свою очередь, термостистема состоит из термобаллона, исполнительного органа и шкалы настройки. Внутренняя полость термосистемы герметична и заполнена рабочей жидкостью (толуолом или ксилолом). Регулирующий орган состоит из корпуса с седлом и штока с двухходовым клапаном. Принцип действия регулятора основан на изменении объема жидкости в термобаллоне при изменении регулируемой температуры. Это изменение вызывает перемещение штока исполнительного органа и связанного с ним штока с клапаном. Настройка регулятора на заданную температуру производится вращением винта настройки при помощи стандартного гаечного ключа. Регулирующий орган может быть в двух исполнениях: с нормально открытым (ДО) регулирующим органом (клапан закрывается при повышении температуры) и с нормально закрытым (ДЗ) регулирующим органом (клапан открывается при повышении температуры). Условное давление регулирующей среды: 0,63МПа (6,3кгс/см2). Давление регулируемой среды: 1,6МПа (16кгс/см2). Температура регулирующей среды: -15...+225°С. Пределы температуры регулируемой среды: 0...+180°С. Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 21, исполнение В. Структра обозначения: Модель и исполнение (РТ-ДО - регулятор температуры с нормально открытым клапаном, РТ-ДЗ - регулятор температуры с нормально закрытым клапаном); Диаметр условного прохода в мм (15, 20, 25, 32, 40, 50, 65, 80); Материал изготовления корпуса (СЧ20 - серый чугун, ВЧ40 - высокопрочный чугун, 20Л - сталь литейная, 12Х18Н10Т - нержавеющая сталь); Пределы настройки регулирования температуры (0...+40°С, +20...+60°С, +40...+80°С, +60...+100°С, +80...+120°С, +100...+140°С, +120...+160°С, +140...+180°С); Длина соединительного капилляра между термобаллоном и регулятором в метрах (1,6; 2,5; 4; 6; 10).
