РТ-ДО-Ду25-СЧ20 регулятор температуры

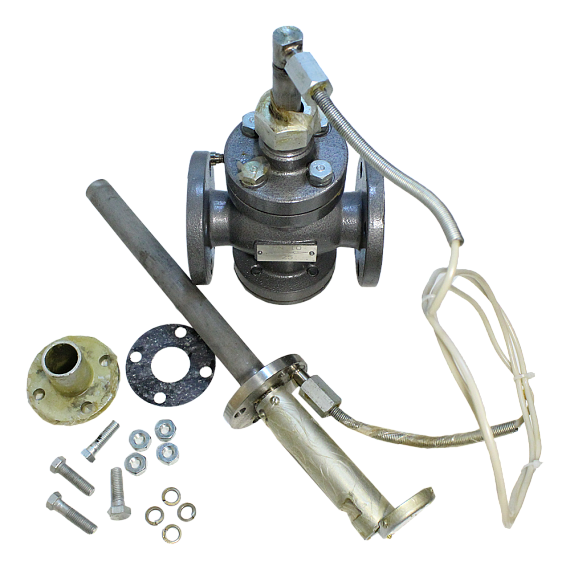

РТ-ДО-Ду25-СЧ20 регулятор температуры, Изображение №1
РТ-ДО-Ду25-СЧ20 регулятор температуры
Цена с НДС
72 834.00 ₽
Нет в наличии *
* Доступное количество нужно уточнять при заказе
К вариантам
Описание
Регуляторы температуры прямого действия, предназначены для автоматического поддержания температуры рабочей среды путем изменения ее расхода. Рабочая среда: пар, жидкости и газы, неагрессивные к материалам регулятора. Конструктивно состоит из двух узлов: термосистемы и регулирующего органа. В свою очередь, термостистема состоит из термобаллона, исполнительного органа и шкалы настройки. Внутренняя полость термосистемы герметична и заполнена рабочей жидкостью (толуолом или ксилолом). Регулирующий орган состоит из корпуса с седлом и штока с двухходовым клапаном. Принцип действия регулятора основан на изменении объема жидкости в термобаллоне при изменении регулируемой температуры. Это изменение вызывает перемещение штока исполнительного органа и связанного с ним штока с клапаном. Настройка регулятора на заданную температуру производится вращением винта настройки при помощи стандартного гаечного ключа. Регулирующий орган может быть в двух исполнениях: с нормально открытым (ДО) регулирующим органом (клапан закрывается при повышении температуры) и с нормально закрытым (ДЗ) регулирующим органом (клапан открывается при повышении температуры). Условное давление регулирующей среды: 1МПа (10кгс/см2). Давление регулируемой среды: 1,6МПа (16кгс/см2). Температура регулирующей среды: -15...+225°С. Пределы температуры регулируемой среды: 0...+180°С. Присоединение к трубопроводу: фланцевое по ГОСТ 33259-2015 тип 21, исполнение В. Структра обозначения: Модель и исполнение (РТ-ДО - регулятор температуры с нормально открытым клапаном, РТ-ДЗ - регулятор температуры с нормально закрытым клапаном); Диаметр условного прохода в мм (15, 20, 25, 32, 40, 50, 65, 80); Материал изготовления корпуса (СЧ20 серый чугун, ВЧ40 - высокопрочный чугун, 20Л - сталь литейная, 12Х18Н10Т - нержавеющая сталь); Пределы настройки регулирования температуры (0...+40°С, +20...+60°С, +40...+80°С, +60...+100°С, +80...+120°С, +100...+140°С, +120...+160°С, +140...+180°С); Длина соединительного капилляра между термобаллоном и регулятором в метрах (1,6; 2,5; 4; 6; 10).
Скачать материалы
РТ-ДО регуляторы температуры прямого действия. Инструкция по техническому обслуживанию.pdf
PDF 185.7KB Скачать
РТ-ДО(ДЗ) регуляторы температуры. Руководство по эксплуатации (паспорт). ЮД2.574.003 РЭ.pdf
PDF 297.4KB Скачать

Варианты характеристик

РТ-ДО-Ду25-СЧ20 регулятор температуры (0...+40°С; 6,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+40...+80°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+40...+80°С; 10,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+20...+60°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+20...+60°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+80...+120°С; 4,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+60...+100°С; 10,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+80...+120°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+40...+80°С; 4,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+140...+180°С; 10м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (0...+40°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+100...+140°С; 4,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+60...+100°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+20...+60°С; 4,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+100...+140°С; 1,6м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+80...+120°С; 6,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+40...+80°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+20...+60°С; 6,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+80...+120°С; 10,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+100...+140°С; 6,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+100...+140°С; 10м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (0...+40°С; 10,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (0...+40°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+20...+60°С; 10,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+40...+80°С; 6,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+80...+120°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+100...+140°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+60...+100°С; 4,0м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (+60...+100°С; 2,5м)

РТ-ДО-Ду25-СЧ20 регулятор температуры (0...+40°С; 4,0м)
