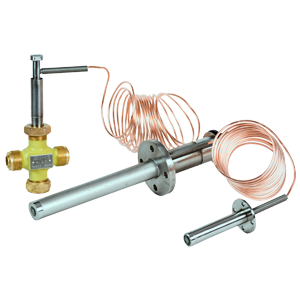

2РТ2-(15-30)-6-ДО2-15-0,6/ДО3-15-0,6 регулятор температуры

Регулятор температуры с проходным клапаном предназначен для автоматического регулирования температуры воздуха на выходе систем кондиционирования воздуха путём изменения расхода рабочей среды через теплообменный аппарат. Принцип действия регулятора основан на изменении объема жидкости в термобаллонах при изменении регулируемой температуры. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется его проходное сечение и, соответственно, расход тепло- или холодоносителя, что приводит к восстановлению регулируемой температуры. Погрешность установки температуры по шкале: не более ±3°С. Зона нечувствительности: не более 1°С. Постоянная времени: не более 150с. Статическая характеристика "температура-расход": линейная. Отклонение от линейности: не более ±25%. Условное давление рабочей среды: 1,6МПа. Данное  исполнение изготавливается с компенсаций возмущения по температуре воздуха. Конструктивно состоит из термосистемы 2РТ2 и двух регулирующих органов - ДО2 и ДО3. Срабатывание регулирующих органов поочередное - сначала ДО2, за ним ДО3. Диапазон настройки: +15...+30°С. Длина дистанционной связи: 6м. Регулирующий орган ДО2-15-0,6 - двухходовой, нормально открытый, исполнение 2. Диаметр условного прохода 15мм. Условная пропускная способность: 0,6м3/ч. Регулирующий орган ДО3-15-0,6 - двухходовой, нормально открытый, исполнение 3. Диаметр условного прохода: 15мм. Условная пропускная способность: 0,6м3/ч. Рабочая среда пар, горячая вода.
