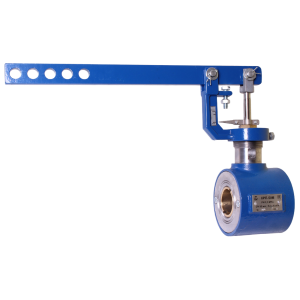

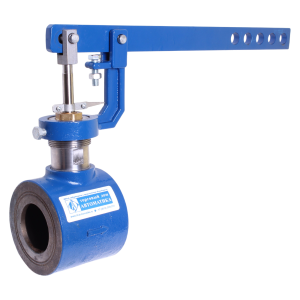

КРП-50М-Ду50-СЧ-Ру1,6 клапан питания котлов

Предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане котла малой производительности, а также в других аналогичных системах. Принцип действия клапана основан на изменении площади сечения проходного отверстия, и, соответственно, расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора. При изменении уровня воды в барабане котла исполнительный механизм системы управления котла передает импульс на рычаг, приводя шток в движение, открывая или закрывая затвор. Регулируемая среда: вода или другая жидкость, не агрессивная к материалам, из которых изготовлен клапан. Температура регулируемой среды: до +180°С. Температура окружающей среды: +5...+50°С. Ход затвора регулируемый: до 17мм. Относительная протечка клапана: 0,4% от условной пропускной способности (Kvy). Пропускная характеристика: линейная. Присоединение к трубопроводу: фланцевое по ГОСТ12820. Устанавливается только на горизонтальном участке. Структура обозначения: Модель (КРП-50М); Диаметр условного прохода в мм (Ду50, Ду80); Материал изготовления корпуса (СЧ - серый чугун, СТ - сталь углеродистая); Условное давление в МПа (1,6 - для чугунного корпуса; 2,5 - для стального корпуса).
