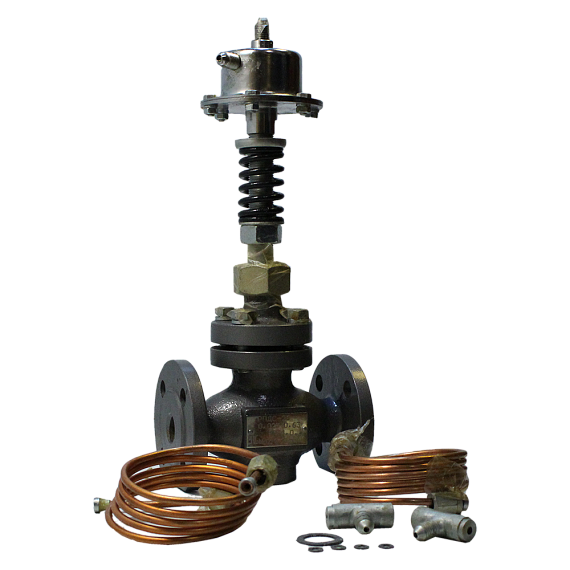

РПДС-32-20Л регулятор перепада давления сильфонный

Предназначены для регулирования перепада давления рабочих сред, жидких и газообразных, неагрессивных к материалам деталей регулятора. Применяются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах. Регуляторы не являются запорной арматурой. Принцип действия основан на уравновешивании силы упругой деформации пружины силой, создаваемой регулируемой средой на сильфонном измерительном узле. При изменении перепада давления равновесие сил нарушается, что приводит к изменению положения регулирующего клапана в направлении, обеспечивающим восстановление заданной величины. Особенностью является отсутствие жёсткой механической связи между приводом (рабочим штоком измерительного механизма) и регулирующим органом. Управляющее воздействие привода на регулирующий орган осуществляется через поток рабочей среды, протекающей через внутреннюю полость сильфонного регулирующего органа. Настройка регуляторов на заданное давление производится путём изменения осевой деформации пружины вращением гайки настройки. Присоединение к процессу: фланцевое. Зона нечувствительности: не боле 1% от верхнего предела настройки. Зона пропорциональности: не более 10% от верхнего предела настройки. Относительная нерегулируемая протечка: не более 0,5% от условной пропускной способности.  Нерегулируемый расход для газообразных сред: не более 10% от условной пропускной способности. Температура регулируемой среды: 0…+225°С. Температура окружающей среды: +5…+50°C. При заказе необходимо указать: Диаметр условного прохода в мм (32, 40, 50, 65, 80, 100, 125, 150); Материал изготовления корпусных деталей (СЧ20 - серый чугун, ВЧ40 - высокопрочный чугун, 20Л - углеродистая сталь, 12Х18Н9ТЛ - высоколегированная нержавеющая сталь); Диапазон настройки регулируемого перепада давления в МПа (0,025…0,63; 0,4…1,0). ВАЖНО! Регуляторы РПДС расчитаны на непрерывную работу в технологических процессах, в которых параметры рабочей среды находятся строго в тех пределах, которые использовались при подборе модели регулятора (тип рабочей среды, минимальное и максимальное давление, пропускная способность расход, перепад давления). Даже небольшие отклонения параметров от допустимых могут приводить к нестабильной работе регулятора или к выходу его из строя. Резкие колебания давления не допустимы. Поэтому при отсутствии обязательного требования к использованию регулятора РПДС рекомендуется применять более надежные и простые в настройке регуляторы прямого действия типа РР.
