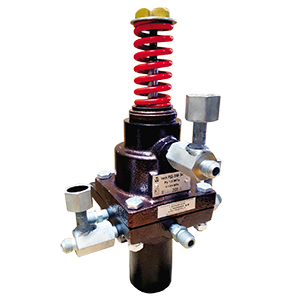

РД-3М-1с-ДС регулятор давления односильфонный двухсопловый

Регуляторы давления РД-3М являются управляющими (пилотными) устройствами и предназначены для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами). Конструкция регулятора РД-3М-1с – односильфонная, предназначена для регулирования давления и уровня в открытых емкостях (по давлению). Исполнение клапана двухсопловое (ДС) - регулятор может работать как по схеме регулирования давления «до себя», так и по схеме регулирования давления "после себя". Схема регулирования давления «до себя» состоит из регулятора РД-3М-1с-ДС и нормально закрытого регулирующего клапана РК-НЗ. Схема регулирования давления «после себя» состоит из регулятора РД-3М-1с-ДС и нормально открытого регулирующего клапана РК-НО. Закон регулирования пропорциональный. Регулируемая среда: сетевая вода в системах теплоснабжения и горячего водоснабжения. Температура регулируемой среды: до +180 °С, регулирующей среды: до +150 °С. Номинальное давление: 1,6 МПа. Пределы настройки выбираются при заказе из диапазонов 0,01-0,1 МПа, 0,06-0,25 МПа, 0,1-0,6 МПа или 0,4-1,6 МПа. Зона нечувствительности: до 2,5% от верхнего предела. Зона пропорциональности: до 25% от верхнего предела. Посторонние источники энергии не требуются. Материал корпуса: чугун СЧ20 (GG20, EN-GJL-200). Условия эксплуатации: УХЛ4, +5...+50 °С. Габаритные размеры: 500х230х195 мм. Масса: 9 кг.
