2РТ, 2РТ2 регуляторы температуры с проходными и смесительными клапанами

Применение регуляторов температуры 2РТ, 2РТ2 позволяет регулировать температуру воздуха в автоматическом режиме. Устройства используются в системах кондиционирования и отвечают за температуру выходящего воздуха. Относятся к приборам прямого действия.

Регуляторы 2РТ, 2РТ2 работают по принципу изменения расхода рабочей среды через теплообменный аппарат. При изменении регулируемой температуры происходит изменение объема жидкости в термобаллонах. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется проходное сечение между седлом и клапаном и расход тепло- или холодоносителя через регулирующий орган, что приводит к восстановлению регулируемой температуры.

Технические характеристики регуляторов 2РТ, 2РТ2

Наименование	Значение
Диапазон настройки регуляторов	0-15°С, 15-30°С, 30-45°С
Зона пропорциональности регуляторов, не более:
- по основному термобаллону	6°С
- по дополнительному термобаллону для регуляторов с термосистемами 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-05,2РТ-06	12°С
- для регуляторов с термосистемами 2РТ-04, 2РТ2	40°С
Диаметр условного прохода	15, 32, 50, 65 мм
Условная пропускная способность КN	0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 м³/ч
Погрешность установки температуры по шкале, не выходит за пределы	±3°С
Нечувствительность регуляторов, не более	1°С
Постоянная времени, не более	150 с
Температурная перегрузка по обоим термобаллонам, выдерживаемая регуляторами в течение 0,5 ч	70°С
Статическая характеристика "температура-расход"	линейная
Отклонение от линейности, не выходит за пределы	±25%
Нерегулируемая протечка через закрытый клапан при перепаде давлений на клапане 0,1 МПа (1кгс/см2), не более:
- для двухходовых регулирующих органов	0,05% от КN
для трехходовых регулирующих органов:
- на теплообменник	1% от КN
- на перепуск	2,5% от КN

Варианты исполнений регуляторов температуры 2РТ, 2РТ2

Регуляторы изготавливаются с компенсаций возмущения по температуре воздуха (термосистемы 2РТ-01, 2РТ-02, 2РТ-04, 2РТ-05, 2РТ2) и по температуре воды (термоситемы 2РТ-03, 2РТ-06). В состав регуляторов температуры 2РТ, 2РТ2 входит термосистема и регулирующий (ие) орган (ы).

Регулирующие органы ДО DN15 разделены на 3 исполнения:

- исполнение 1 предназначено для регуляторов 2РТ с одним регулирующим органом;

- исполнение 2 и 3 – для регуляторов 2РТ2, с двумя регулирующими органами.

Соответственно, регулятор 2РТ2 всегда состоит из термосистемы 2РТ2, регулирующего органа ДО2 и регулирующего органа ДО3, срабатывание органов регулирующих поочередное - сначала ДО2, за ним ДО3.

Наименование

Значение

Обозначение термосистемы

2РТ - 01

2РТ - 02

2РТ - 03

2РТ - 04

2РТ - 07

2РТ2

Пределы настройки

+30... +45°С

0... +15°С

+15... +30°С

0... +15°С

+15... +30°С

+25... +40°С

0... +15°С

+15... +30°С

+30... +45°С

+45... +60°С

+60... +75°С

+0... +15°С

+15... +30°С

Зона пропорциональности по основному термобаллону

6°С

Зона пропорциональности по дополнительному термобаллону

12°С

12°С

12°С

40°С

–

40°С

-25...+15°С – по воздуху

+18...+34°С – по воздуху

–2...+10°С  – по воде

–25...+15°С – по воздуху

–25...+15°С – по воздуху

Обозначение регулирующего органа

ДО

ДЗ

ТР

ДО

ДО

ДО

Диаметр условного прохода DN

15 мм; 32 мм

32 мм

15 мм; 32 мм

15 мм; 32 мм

32 мм

15 мм; 32 мм

15 мм

15 мм

Рабочая среда

пар, горячая вода

рассол, пресная вода

рассол, пресная вода

пар, горячая вода

пар

пар, горячая вода

Условное давление рабочей среды PN

1,6 МПа

Температура рабочей среды

пар: до +200°С; вода: до +100°С

рассол: от –15 до +35°С; пресная вода: от 0 до +35°С

пар: до +200°С; вода: до +100°С

пар: до +200°С

пар: до +200°С; вода: до +100°С

Зона нечувствительности

1°С

Постоянная времени

150 с

Исполнения регулирующего органа ДО

Наименование	Значение
Обозначение	ДО1- 15- 0,25	ДО1- 15- 0,4	ДО1- 15- 0,6	ДО1- 15 -1	ДО1- 15- 1,6	ДО1- 15- 2,5	ДО2- 15- 0,25	ДО2- 15- 0,4	ДО2- 15- 0,6	ДО2- 15- 1	ДО2- 15- 1,6	ДО2- 15- 2,5	ДО3- 15- 0,25	ДО3- 15- 0,4	ДО3- 15- 0,6	ДО3- 15- 1	ДО3- 15- 1,6	ДО3- 15- 2,5	ДО- 32- 4	ДО- 32- 6	ДО- 32- 10
Исполнение	1						2						3						–
Диаметр условного прохода DN, мм	15																		32
Условная пропускная способность KN, м3/ч	0,25	0,4	0,6	1	1,6	2,5	0,25	0,4	0,6	1	1,6	2,5	0,25	0,4	0,6	1	1,6	2,5	4	6	10
Исполнения для термосистем	2РТ-01; 2РТ-04; 2РТ-07 (ДО1-15-1, ДО1-15-1,6, ДО1-15-2,5)						2РТ2						2РТ2						2РТ-01; 2РТ-04

Исполнения регулирующего органа ДЗ

Наименование	Значение
Обозначение	ДЗ-32-4	ДЗ-32-6	ДЗ-32-10
Диаметр условного прохода DN, мм	32
Условная пропускная способность KN, м3/ч	4	6	10
Исполнения для термосистем	2РТ-02

Исполнения регулирующего органа ТР

Регулирующий орган ТР-32 изготавливается с присоединительными фланцами двух типов:

 - общепромышленного исполнения по ГОСТ 12815;

 - морского исполнения по ГОСТ 1536.

При заказе регуляторов 2РТ и 2РТ2 с регулирующим органом ТР-32 указание типа фланцев обязательно.

Наименование	Значение
Обозначение	ТР-15-1	ТР-15-1,6	ТР-15-2,5	ТР-32-4	ТР-32-6	ТР-32-10
Диаметр условного прохода DN, мм	15			32
Условная пропускная способность KN, м3/ч	1	1,6	2,5	4	6	10
Исполнения для термосистем	2РТ-03			2РТ-03

Структура заказа регуляторов 2РТ, 2РТ2

2РТ	04	(15-30)	4	Д01	15	0,4
						Коэффициентом пропускной способности регулирующего органа,  м3/ч
					Диаметр условного прохода регулирующего органа, мм
				Двухходовый  нормально  открытый  регулирующий  орган исполнения 1
			Длина  дистанционной связи, м
		Диапазон  настройки, °С
	Исполнение регулятора температуры
Наименование модели

Примеры заказа

Регулятор с термосистемой 2PT-04, с диапазоном настройки 15-30°С, длиной дистанционной связи 4 м, двухходовым нормально открытым регулирующим органом исполнения 1 Ду-15, коэффициентом пропускной способности 0,4 м³/ч: регулятор температуры прямого действия 2РТ-04(15-30) 4 Д01-15-0,4.

Регулятор с термосистемой 2РТ2, с диапазоном настройки 0-15°С, длиной дистанционной связи 6 м, двумя двухходовыми нормально открытыми регулирующими органами исполнения Ду-15, коэффициентом пропускной способности 1,0 м³/ч: регулятор температуры прямого действия 2РТ2-(15-30)-6-Д02-15-1/ДОЗ-15-1.

Комплект поставки 2РТ, 2РТ2:

 - Термосистема 2РТ или 2РТ2 (согласно заказу).

 - Регулирующий орган ДО (1, 2, 3); ДЗ или ТР (регуляторы с темосистемами 2РТ2 комплектуются двумя регулирующими органами ДО-15).

 - Паспорт.

Габаритные и присоединительные размеры регуляторов 2РТ

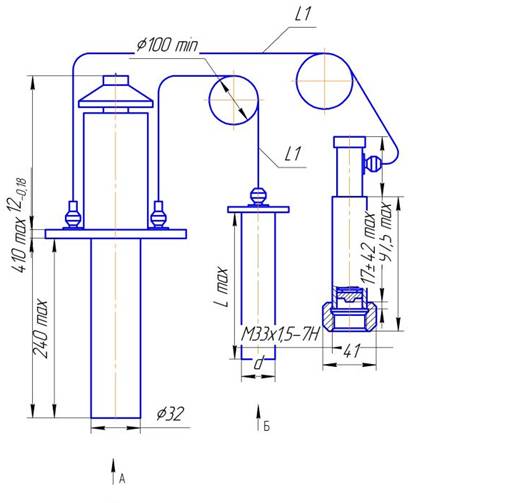

Термосистема 2РТ-01÷2РТ-04

Тип термосистемы	d, мм	L, мм	L1, мм	Масса, кг
2РТ-01÷2РТ-03	32	145	4000 6000 10000	3,8
				4,2
2РТ-04	22	110		4,8

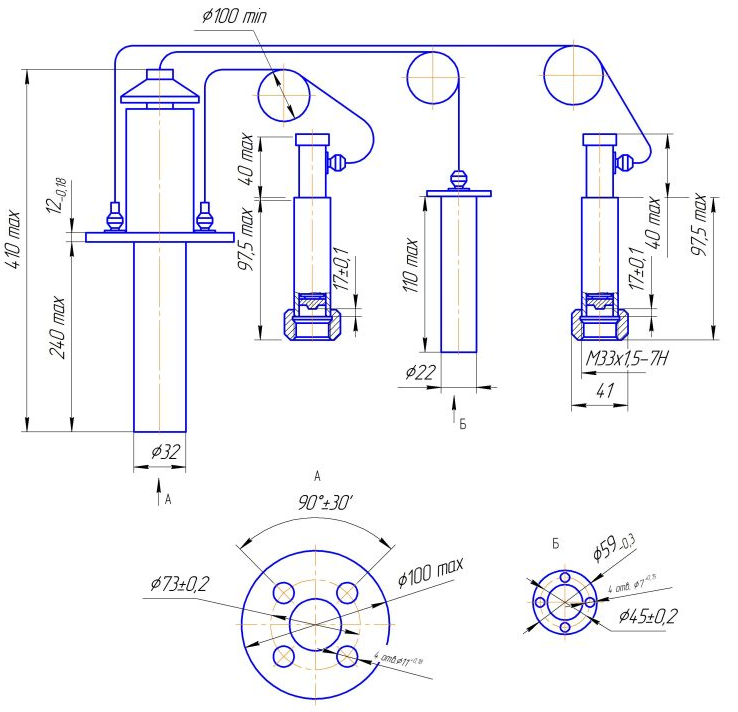

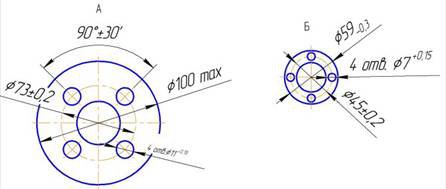

Термосистема 2РТ-05, 2РТ-06

Дистанционность, мм	Масса, кг, не более
4000	5,3
6000	5,7
10000	6,9

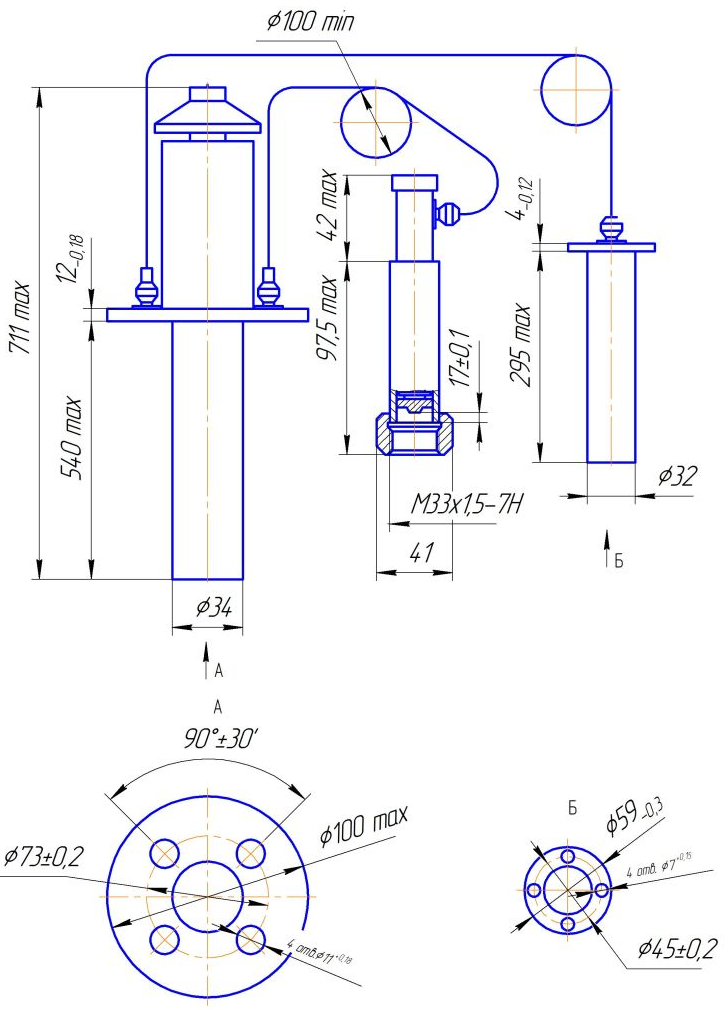

Термосистема 2РТ2

Дистанционность, мм	Масса, кг, не более
4000	4,4
6000	4,9
10000	5,8

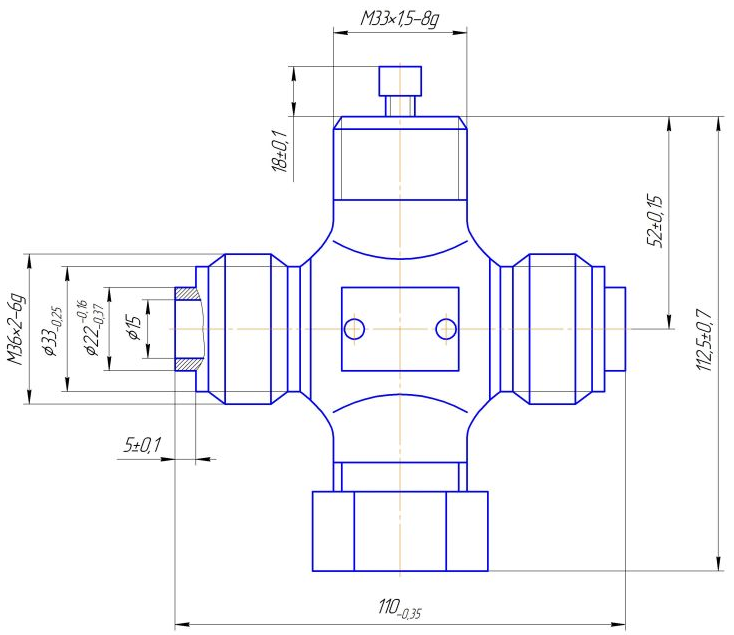

Регулирующий орган ДО-15

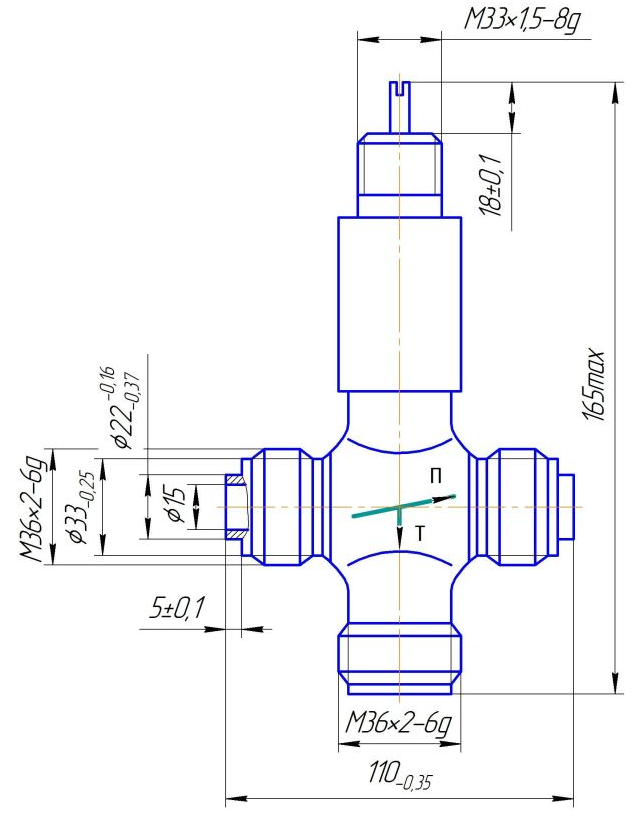

Регулирующий орган ТР-15

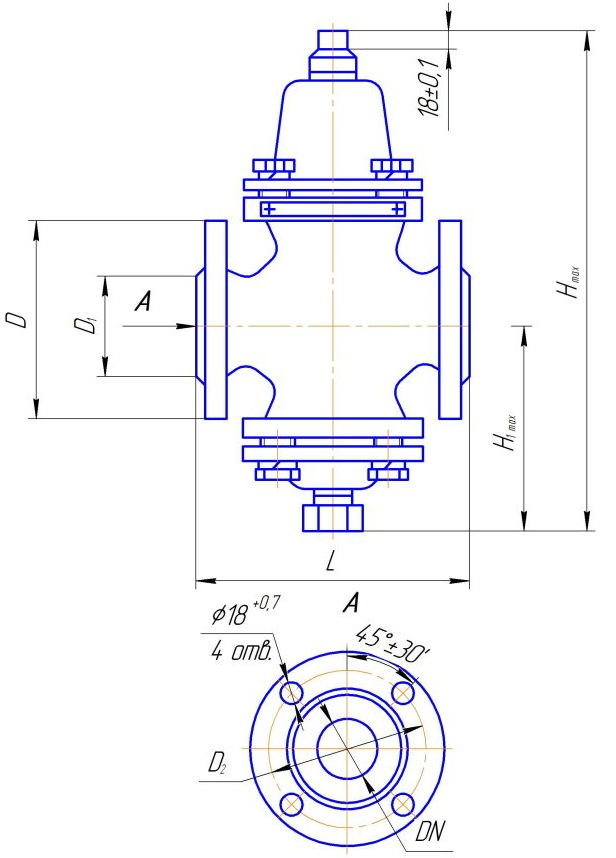

Регулирующий орган ДО(ДЗ)-32-50-65

Обозначение	DN, мм	H max, мм	L, мм	D, мм	D1, мм	D2, мм	H1 max, мм	Масса, кг не более
ДО-32	32	270	180	135	78	100	110	12,1
ДЗ-32	32	270	180	135	78	100	143	12,1
ДЗ-50	50	330	230	160	102	125	186	24
ДЗ-65	65	345	290	180	122	145	186	32,5

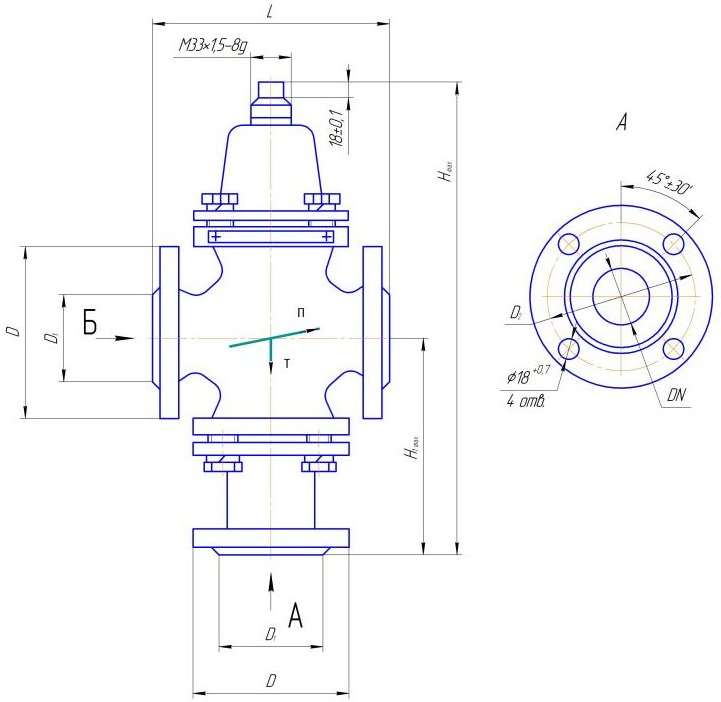

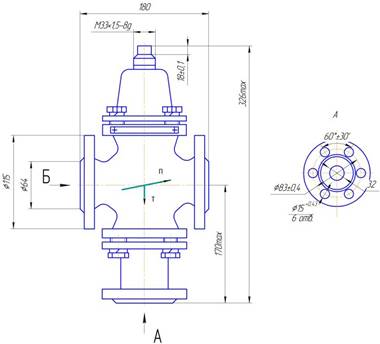

Регулирующий орган ТР-32, 50, 65

Обозначение	ГОСТ	DN, мм	H, мм	L, мм	D, мм	D1, мм	D2, мм	H1, мм	Масса, кг
ТР-32	1536	32	300	180	115	64	83	170	13
ТР-32	12815	32	300	180	135	78	100	170	14
ТР-50		50	409	230	160	102	125	198	26

Чтобы правильно подобрать регуляторы температуры 2РТ и 2РТ2, узнать стоимость 2РТ и 2РТ2, купить регуляторы 2РТ, 2РТ2, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@tdteplocontrol.ru

Документация для 2РТ, 2РТ2 регуляторы температуры с проходными и смесительными клапанами

> 2РТ; 2РТ2 регулятор температуры с проходными и смесительными клапанами. Паспорт (.pdf)
