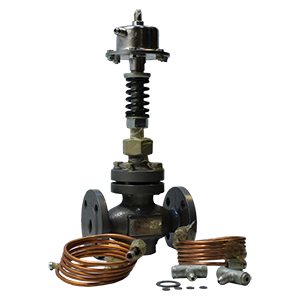

РДС-НО, РДС-НЗ, РПДС регулятор давления и регулятор перепада давления

Регуляторы давления РДС-НО (нормально открытые), РДС-НЗ (нормально закрытые) и регуляторы перепада давления РПДС предназначены для автоматического поддержания заданного давления или перепада давления. Используются для работы с жидкими, газообразными средами и паром, неагрессивными к материалам регулятора в условиях эксплуатации, установленными ГОСТ Р 52931-2008 для группы В4.

РПДС DN-20 регулятор перепада давления СЧ20

Описание регуляторов РДС и РПДС

Конструктивно регуляторы РДС и РПДС состоят из исполнительного (сильфонный регулирующий орган, управляющий клапан и корпусные детали) и измерительного (сильфонный  измерительный узел и механизм настройки) механизмов, и импульсных трубок. Особенностью исполнительного механизма является  то, что в нём разорвана жёсткая механическая связь  между  приводом   и  регулирующим  органом,  а  управляющее воздействие привода на регулирующий орган осуществляется через поток рабочей среды, протекающей через внутреннюю полость сильфонного регулирующего органа. Настройка регуляторов на заданное значение давления или перепада давлений производится путём изменения осевой деформации пружины вращением гайки настройки.

Корпусные детали регуляторов давления РДС и РПДС отличаются надежностью и изготавливаются из чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40, что позволяет использовать их в промышленных установках, тепловых пунктах, системах водоснабжения и т.д. Регуляторы РДС и РПДС рассчитаны на непрерывный технологический процесс.

Перед регулятором рекомендуется устанавливать фильтр сетчатый соответствующего диаметра.

Технические характеристики

ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной.

Диаметр условного прохода DN, мм	Условная пропускная способность Kv, м3/ч	Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч	Условное давление РN, МПа (кгс/см2)	Длина импульсных линий L, м
32	10	5	1,6 (16)	1,6
40	12,5	6,3
50	25	12,5
65	40	20	1 (10)
80	63	31,5
100	100	50
125	160	80
150	250	125



Параметры	Значения
Пределы регулирования, МПа (кгс/см2)	0,025...0,63 (0,25...6,3); 0,4...1,0 (4...10)
Зона пропорциональности, % от верхнего предела настройки, не более	10
Зона нечувствительности, % от верхнего предела настройки, не более	1,0
Относительная нерегулируемая протечка, % от условной пропускной способности, не более:	0,5
Нерегулируемый расход, % от Kv для регуляторов давления РДС-НО для газообразных сред, не более	10
Температура окружающей среды, °С	от 5 до 50
Температура регулируемой среды, °С	от 0 до 225
Минимальный перепад давления на клапане, МПа (кгс/см2)	0,1 (1)

Структура заказа регуляторов давления РДС и РПДС

РДС	НО	80	(0,4-1,0)	-	ст
					Материал корпусных деталей: без обозначения – чугун; ст – сталь 20Л; нж – сталь 12Х18Н10Т
				Среда: без обозначения – жидкость; П – газ
			Диапазон настройки, МПа
		Диаметр условного прохода DN, мм
	Исполнение регулятора (для РДС): НО – с нормально открытым регулирующим органом, регулирование давления «после себя»; НЗ – с нормально закрытым регулирующим органом, регулирование давления «до себя»
Наименование модели: РДС – регулятор давления; РПДС – регулятор перепада давления

Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40 мм, пределами настройки (0,025-0,63) МПа: «Регулятор давления РДС-НЗ-40(0,025-0,63)».

Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80 мм, пределами настройки (0,4-1,0) МПа, корпусом из стали 20Л: «Регулятор давления РДС-НО-80(0,4-1,0) ст».

Комплект поставки:

- Регулятор давления РДС-НО или РДС-НЗ, или регулятор перепада давлений РПДС (исполнение согласно заказу).

- Трубка импульсная.

- Разветвитель.

- Прокладки.

- Манометр с пределами измерения от 0 до 1,0 МПа.

- Руководство по эксплуатации.

Габаритные чертежи регуляторов давления РДС и регуляторов перепада давления РПДС

DN	D	D1	D2	B	H	h	d	n отв.	α, град.	L	Масса, кг
32	135	100	78	180	448	208	18	4	45	1,6	11
40	145	110	88	200	448	208					14
50	160	125	102	230	504	264					20
65	180	145	122	290	511	271					26
80	195	160	133	310	521	281					37
100	215	180	158	350	553	313		8	22,5		52
125	245	210	184	400	660	420					75
150	280	240	212	480	742	502					92

Принципиальные схемы включения регуляторов РДС-НО, РДС-НЗ, РПДС

РДС - сборка «НО» - регулятор давления; регулирование давления «после себя»

РДС - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

РПДС - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый.
К31, К32 – клапаны запорные.
РУ – расходное устройство.
Pu – импульсное давление.
