Манометры МП4А -Кс, ВП4А -Кс, МВП4А -Кс (IP54, IP65) предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержанием сероводорода (Н2S) и углекислого газа (СO2) до 25 % объемных каждого, неорганических солей и парафина до 10 % весовых.
Помимо стандартных исполнений доступны:
- Модели с защитой от перегрузки. Данные манометры выдерживают кратковременные перегрузки - 200% от верхнего значения диапазона показаний.
- Приборы в безопасном корпусе. Они имеют дополнительную защитную перегородку между циферблатом и измерительной системой, выдуваемую заднюю стенку и безопасное стекло.
|
|
|
|
МП4А-Кс с защитой от перегрузки
|
МП4А-Кс в безопасном корпусе
|
Технические характеристики
|
Параметры
|
Значения
|
|
Диаметр корпуса, мм
|
160
|
|
Степень защиты
|
IP54; IP65
|
|
Класс точности
|
1.5; 1.0 - по заказу
|
|
Климатическое исполнение
|
УХЛ1
|
|
Температура окружающей среды
|
-70…+ 60°С
|
|
Температура измеряемой среды
|
-50…+100°С; допускается применение приборов для измерения давления сред с температурой до +200°С (рекомендовано применение охладительных устройств)
|
|
Фланец
|
Отсутствует; Задний; Передний (передний фланец только с осевым штуцером)
|
|
Расположение штуцера
|
Радиальное; Осевое (осевое только для приборов с IP65)
|
|
Виброзащита
|
L3 (от 5 до 25 Гц с амплитудой 0,1 мм)
|
|
Заполнение
|
Поставляются незаполненные;
По заказу - приборы со степенью защиты IP65 заполняются полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р
|
|
Межповерочный интервал
|
2 года
|
|
Корпус
|
Нержавеющая сталь
|
|
Стекло
|
Силикатное; Безопасное
|
|
Трубчатая пружина
|
Железоникелевый сплав
|
|
Держатель
|
Нержавеющая сталь
|
|
Механизм
|
Нержавеющая сталь
|
|
Резьба присоединительного штуцера
|
М20*1,5-8g; K1/2; G1/2-B
|
|
Рабочие диапазоны измерений
|
Диапазон измерений избыточного давления от 0 до 75 % диапазона показаний;
Диапазон измерений вакуумметрического давления равен диапазону показаний;
Допускается кратковременная перегрузка до 30 % от верхнего значения диапазона показаний для приборов с верхним пределом диапазона показаний до 60 МПа (600 кгс/см2)
|
|
Масса прибора
|
не более 1,6 кг
|
Диапазоны показаний приборов
|
Наименование прибора
|
Диапазон, Па
|
Диапазон, кгс/см2
|
|
ВП4А-Кс
|
-100...0 кПа
|
-1...0 кгс/см2
|
|
МВП4А-Кс
|
-100...60 кПа
|
-1...0,6 кгс/см2
|
|
-100...150 кПа
|
-1...1,5 кгс/см2
|
|
-100...300 кПа
|
-1...3 кгс/см2
|
|
-100...500 кПа
|
-1...5 кгс/см2
|
|
-0,1...0,9 МПа
|
-1...9 кгс/см2
|
|
-0,1...1,5 МПа
|
-1...15 кгс/см2
|
|
-0,1...2,4 МПа
|
-1...24 кгс/см2
|
|
МП4А-Кс
|
0...100 кПа
|
0...1 кгс/см2
|
|
0...160 кПа
|
0...1,6 кгс/см2
|
|
0...250 кПа
|
0...2,5 кгс/см2
|
|
0...400 кПа
|
0...4 кгс/см2
|
|
0...600 кПа
|
0...6 кгс/см2
|
|
0...1 МПа
|
0...10 кгс/см2
|
|
0...1,6 МПа
|
0...16 кгс/см2
|
|
0...2,5 МПа
|
0...25 кгс/см2
|
|
0...4 МПа
|
0...40 кгс/см2
|
|
0...6 МПа
|
0...60 кгс/см2
|
|
0...10 МПа
|
0...100 кгс/см2
|
|
0...16 МПа
|
0...160 кгс/см2
|
|
0...25 МПа
|
0...250 кгс/см2
|
|
0...40 МПа
|
0...400 кгс/см2
|
|
0...60 МПа
|
0...600 кгс/см2
|
|
0...100 МПа
|
0...1000 кгс/см2
|
|
0...160 МПа
|
0...1600 кгс/см2
|
Структура заказа
|
Тип прибора
|
» МП4А-Кс
» ВП4А-Кс
» МВП4А-Кс
|
Манометр
Вакуумметр
Мановакуумметр
|
|
Климатическое исполнение
|
» УХЛ1
|
|
|
Верхнее значение
диапазона показаний
|
см. Диапазоны показаний приборов
|
|
Единица измерения
|
» кгс/см2 (базовое)
» кПа
» МПа
|
|
|
Класс точности
|
» 1.5 (базовое)
» 1.0
|
|
|
Конструктивное исполнение
|
» -//- (базовое)
» Ф
|

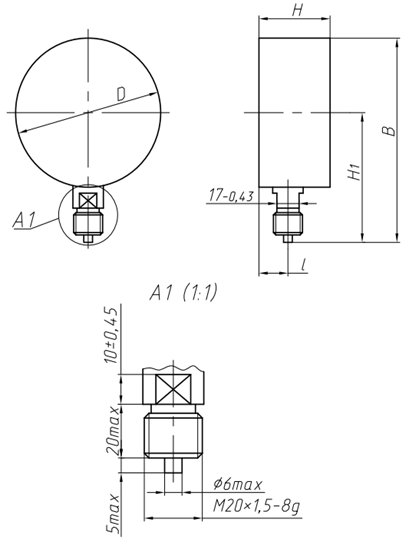

Радиальный штуцер без фланца
Радиальный штуцер с фланцем
|
|
Степень защиты
|
» IP54
|
|
|
Резьба штуцера
|
» M20x1.5-8g (базовое)
» G1/2-B
» K1/2
|
|
|
Дополнительные
требования
|
» Безоп.стекло160
» Обезж.
» АЭС
» АЭС-Кл.б.3
» Д
» Черта
» Э.
» Табл.
» Ном.
» П.П.С
» П.П.Пас
» ЦСМ
|
Безопасное стекло
Обезжиривание
Атомное исполнение, класс безопасности 4
Атомное исполнение, класс безопасности 3
Демпфер
Черта на шкале
Экспортное исполнение
Табличка
Номер
Отметка о первичной поверке на стекле
Отметка о первичной поверке в паспорте
Поверка ЦСМ
|
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП4А-Кс - 16 МПа - IP54 - 1 - Ном.
Опции:
- Безопасное стекло - по требованию потребителя приборы поставляются с безопасным стеклом.
- Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью.
- Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт.
- Демпфер - с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе.
- Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат в примечании к заказу необходимо указать на какой отметке.
- Пломбировка - все приборы МП4А-Кс, ВП4А-Кс, МВП4А-Кс поставляются с пломбой.
- Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.
- Заводской номер - по требованию потребителя приборы поставляются с заводским номером.
