Фильтр сетчатый из нержавеющей стали резьбовой (муфтовый) грязевик YS3000SS316 Ду 8-50, Ру16 предназначен для пищевой, целлюлозной, нефтехимической промышленности, холодного водоснабжения (ХВС), горячего водоснабжения (ГВС), теплоснабжения с любым стандартным теплоносителем (включая антифризы), паровых систем (паровых линий, паропроводов) , конденсатных линий, технологического водоснабжения, газопроводов нейтральных и инертных газов, включая природный (натуральный) газ, водоподготовки и водозабора, транспортировки минеральных и синтетических масел и т.д.
Чертеж габаритный фильтра YS-3000-SS316 сетчатого резьбового из нержавеющей стали
Условное графическое изображение фильтра сетчатого резьбового из нержавеющей стали на чертежах и схемах
Габаритные размеры, вес и Kv (таблица) фильтра ABRA-YS-3000-SS316 сетчатого резьбового из нержавеющей стали. Размеры в мм.
|
Ду / DN
|
8 1/4"
|
10 3/8"
|
15 1/2"
|
20 3/4"
|
25 1"
|
32 1-1/4"
|
40 1-1/2"
|
50 2"
|
|
Ру / PN
|
40
|
|
Температура рабочая / максимальная кратковременная, °C
|
от -40 до 180° / 200°
|
|
Резьба - самая обычная: трубная цилиндрическая, BSP(P), G"
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
|
Код товара
|
YS3000-SS316-008
|
YS3000-SS316-010
|
YS3000-SS316-015
|
YS3000-SS316-020
|
YS3000-SS316-025
|
YS3000-SS316-032
|
YS3000-SS316-040
|
YS3000-SS316-050
|
|
L- строительная длина, мм
|
55
|
69
|
79
|
95
|
112
|
130
|
|
H - строительная высота (от оси трубы), мм
|
38,5
|
44,5
|
53
|
65
|
72
|
86
|
|
h1 - габаритная высота, мм
|
52
|
61
|
72
|
89
|
100
|
120
|
|
W , мм
|
26
|
31,5
|
38
|
47,5
|
55
|
67
|
|
E - глубина резьбы, мм
|
12
|
15
|
16
|
18
|
|
D , мм
|
13
|
17
|
22
|
30
|
36
|
47
|
|
X, мм
|
17
|
21
|
|
Размер отверстия в сетке, мм
|
0,6
|
|
Кv стандартное исполнение м3/час
|
0,95
|
1,43
|
2,7
|
5,1
|
11,3
|
17,2
|
23
|
46,8
|
|
Вес, кг /шт.
|
0,280
|
0,280
|
0,233
|
0,336
|
0,589
|
0,880
|
1,080
|
1,631
|
Спецификация деталей и материалов фильтра сетчатого резьбового из нержавеющей стали YS-3000-SS316
|
Номер на чертеже
|
Наименование
|
Количество
|
Материал
|
|
1
|
Корпус
|
1
|
Нержавеющая аустенитная сталь JIS SUS316 = Grade CF8M = AISI/SAE 316 =
GB 0Cr17Ni11Mo2
|
|
2
|
Сетка
|
|
Нержавеющая аустенитная сталь JIS SUS316 = Grade CF8M = AISI/SAE 316 =
GB 0Cr17Ni11Mo2
|
|
3
|
Прокладка крышки фильтра
|
Ду
|
Dвнеш х Dвнутр хТолщ. (мм)
|
|
8-15
|
24 x 21 х 1.5 мм
|
|
20
|
31 x 27 х 1.5 мм
|
|
25
|
37 x 33 х 1.5 мм
|
|
32
|
45 x 41 х 1.5 мм
|
|
40
|
52 x 47 х 1.5 мм
|
|
50
|
64 x 59 х 1.5 мм
|
|
1
|
PTFE
|
|
4
|
Крышка фильтра
|
1
|
Нержавеющая аустенитная сталь JIS SUS316 = AISI/SAE 316 = GB 0Cr17Ni11Mo2
|
Диаграмма Давление / Температура для фильтра сетчатого резьбового из нержавеющей стали YS-3000-SS316:
Диаграмма определяет рабочую область для фильтра сетчатого резьбового из нержавеющей стали в координатах.
Давление (в барах приборного) / Температура (° C).

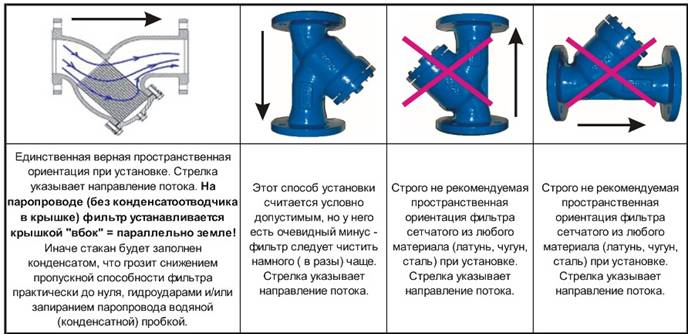

Разрешенные и запрещенные положения в установке фильтра YS-3000-SS316 сетчатого резьбового из нержавеющей стали.
На горизонтальном паропроводе необходима установка крышкой вбок.
|
|
|
|
|
|

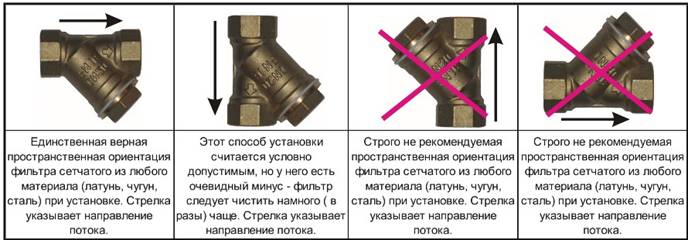

Единственная верная пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.
|
Этот способ установки считается условно допустимым, но у него есть очевидный минус - фильтр следует чистить намного (в разы) чаще Стрелка указывает направление потока.
|
Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.
|
Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.
|
Описание присоединительных размеров + подходящих стандартов присоединения.
|
Тип присоединения:
|
Резьба трубная цилиндрическая внутренняя. Применяется в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81.
Основана на резьбе BSW (British Standard Whitworth) и совместима с резьбой BSP (British standard pipe thread) и обозначается BSPP.
|
|
Соответствующий стандарт ответной резьбы, допускающий многократное использование соединения
|
ГОСТ 6357-81 - Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
ISO R228
EN 10226
DIN 259
BS 2779
JIS B 0202
|
|
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее многократное использование соединения
|
G, наружная или внешняя (в англоязычной литературе - male, external) - основное
BSPP, наружная или внешняя (в англоязычной литературе - male, external) - частое
BSP, наружная или внешняя (в англоязычной литературе - male, external) - частое не вполне корректное обозначение (подразумевает BSPP, стоит проверить, что это не BSPT)
PF, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
|
|
Соответствующее обозначение ответной наружной (внешней) резьбы, допускающее однократное соединение (при этом портится и наружная и внутренняя резьба).
|
R, наружная или внешняя (в англоязычной литературе - male, external) - основное
BSPT, наружная или внешняя (в англоязычной литературе - male, external) - частое
PT, наружная или внешняя (в англоязычной литературе - male, external) - японское по JIS - не очень частое
|
