Главная / Каталог / Фильтры и запорная арматура / YF3016D
 Корпус фильтра сетчатого фланцевого изготавливается из чугуна GG25, сетка - из нержавеющей стали. Фланцы по ГОСТ 12815-80 (обычные) Ру 16. Присоединительные отверстия фланцев по ГОСТ в Ру16 и Ру10 для Ду15-150 совпадают. ГОСТ-а на строительные длины на фильтры не существует.
Фильтр YF-3016-D подходит:
- для холодного водоснабжение (ХВС),
- для горячего водоснабжения (ГВС),
- для теплоснабжения с любым стандартным теплоносителем (включая антифризы),
- для отопления с любым стандартным теплоносителем (включая антифризы)
- для пара, паровых систем (паровых линий, паропроводов) до 300°C,
- для конденсатных линий,
- для технологического водоснабжения,
- для газопроводов нейтральных и инертных газов, включая природный (натуральный) газ,
- для систем водоподготовки и водозабора,
- для транспортировки минеральных и синтетических масел,
- для многих других применений в соответствии с конструкцией и материалами фильтра.
Чертеж габаритный фильтра YF-3016-D сетчатого фланцевого чугунного
Условное графическое изображение фильтра сетчатого фланцевого чугунного на чертежах и схемах
|
|
|
|
Вариант 1.
|
Вариант 2.
|
Габаритные размеры, вес и Kv YF-3016-D сетчатого фланцевого чугунного. Размеры в мм.
|
Ду / DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
|
Ру / PN
|
16
|
|
|
Максимально допустимая температура 300°C,
Минимальная температура окружающей среды -20°C,
|
Макс: 180°C,
Мин: -20°C,
|
|
Код товара
|
YF-3016-D015
|
YF-3016-D020
|
YF-3016-D025
|
YF-3016-D032
|
YF-3016-D040
|
YF-3016-D050
|
YF-3016-D065
|
YF-3016-D080
|
YF-3016-D100
|
YF-3016-D125
|
YF-3016-D150
|
YF-3016-D200
|
YF-3016-D250
|
YF-3016-D300
|
YF-3016-D350
|
YF-3016-D400
|
YF-3016-D500
|
YF-3016-D600
|
|
L - строительная длина
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
1250
|
1450
|
|
Н - строительная высота (от оси трубы)
|
72
|
80
|
90
|
105
|
112
|
135
|
165
|
195
|
230
|
280
|
330
|
390
|
450
|
562
|
640
|
700
|
884
|
1022
|
|
Нt - габаритная высота (от конца фланца)
|
115
|
133
|
148
|
175
|
187
|
218
|
258
|
295
|
340
|
405
|
473
|
560
|
653
|
792
|
900
|
990
|
1242
|
1442
|
|
Z - ød Присоединительные отверстия фланцев (диаметр и кол-во на каждом фланце)
|
Ø14/4 шт.
|
Ø18/4 шт.
|
Ø18/8 шт.
|
Ø23/8 шт.
|
Ø23/12 шт.
|
Ø27/12 шт.
|
Ø27/16 шт.
|
Ø30/16 шт.
|
Ø34/20 шт.
|
Ø37/20 шт.
|
|
f - высота присоединительного выступа
|
2
|
3
|
4
|
5
|
|
b - толщина фланца
|
14
|
16
|
18
|
20
|
22
|
24
|
26
|
30
|
32
|
36
|
38
|
31,5
|
36
|
|
D2 - внешний диаметр присоединительного выступа
|
47
|
58
|
68
|
78
|
88
|
102
|
122
|
138
|
158
|
188
|
212
|
268
|
320
|
378
|
438
|
490
|
609
|
720
|
|
D1 - межосевое расстояние сквозных отверстий фланца
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
650
|
770
|
|
D - внешний диаметр фланца
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
715
|
840
|
|
Размер отверстия в сетке, мм
|
0,8
|
1,5
|
2,0
|
3,0
|
|
Кv, м3/час стандартное исполнение
|
5,35
|
9,55
|
16,55
|
20,1
|
33,1
|
54,1
|
95,1
|
140,1
|
201,1
|
340,1
|
526,1
|
870,1
|
1260,1
|
1735,1
|
2250
|
2950
|
4609
|
6640
|
|
Кv, м3/час с сеткой 0,5 мм
|
5,05
|
9,05
|
14,85
|
18,1
|
30,1
|
48,1
|
85,1
|
131,5
|
189,5
|
320,5
|
494,5
|
818,5
|
1185
|
1632
|
2220
|
2899
|
-
|
-
|
|
Кv, м3/час с сеткой 4 мм
|
5,51
|
9,84
|
17,05
|
20,7
|
34,1
|
55,7
|
98,0
|
144,3
|
207,1
|
350,3
|
541,9
|
896,2
|
1298
|
1787
|
2287
|
2986
|
-
|
-
|
|
Кv, м3/час с магнитной вставкой
|
-10%
|
-8%
|
-
|
-
|
|
Вес, кг /шт.
|
2,2
|
2,7
|
3,7
|
5,6
|
7,6
|
10,1
|
14,8
|
21,4
|
26,2
|
40,0
|
55,0
|
93,0
|
158,0
|
250,0
|
390,0
|
450,0
|
580,00
|
840,00
|
Диаграмма перепада давления для фильтра сетчатого YF-3016D, падение давления на воде в зависимости от расхода, ориентировочные знания

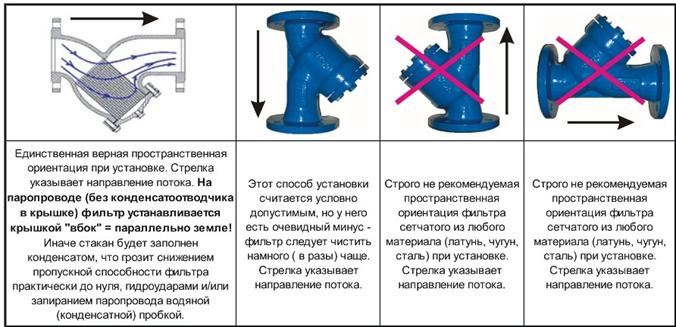

Разрешенные и запрещенные положения в установке фильтра YF-3016-D сетчатого фланцевого
|
|
|
|
|
|
Единственная верная пространственная ориентация при установке. Стрелка указывает направление потока. На паропроводе (без конденсатоотводчика в крышке) фильтр устанавливается крышкой "вбок" = параллельно земле!
Иначе стакан будет заполнен конденсатом, что грозит снижением пропускной способности фильтра практически до нуля, гидроударами и/или запиранием паропровода водяной (конденсатной) пробкой.
|
Этот способ установки считается условно допустимым, но у него есть очевидный минус - фильтр следует чистить намного (в разы) чаще. Стрелка указывает направление потока.
|
Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.
|
Строго не рекомендуемая пространственная ориентация фильтра сетчатого из любого материала (латунь, чугун, сталь) при установке. Стрелка указывает направление потока.
|
Спецификация, размер и количество деталей и материалов
|
Номер на чертеже
|
Наименование
|
Кол-во
|
Материал
|
|
1
|
Корпус Ду 15-400
|
1
|
Чугун DIN GG25 = JIS FC250 = W.-nr. 0.6025 = BS Grade 260 =
AFNOR Ft 25 D = UNI G25 = UNE FG25 = SS 0125 = ANSI/SAE No 35 B = GB HT250
|
|
1
|
Корпус Ду 500-600
|
1
|
Чугун DIN GGG40 = EN-GJS-450-10....
|
|
2
|
Сетка
(размеры фильтрующего элемента)
|
1
|
Нержавеющая сталь JIS SUS304 = W.-nr.1.4350 = DIN X5CrNi189 =
BS 304S11 = EN 58E = AFNOR Z6CN18.09 = UNI X5CrNi1810 =
UNE F.3551 = UNE F.3541 = UNE F.3504 = SS 2332 = AISI/SAE 304 = GB OCr18Ni9
|
|
3
|
Прокладка крышки
(размеры в таблице ниже)
|
1
|
СНП = Спирально-навитая Терморасширенный графит (ТРГ) + SS316
|
|
4
|
Крышка фильтра
|
1
|
Чугун DIN GG25
|
|
5
|
Сливная пробка крышки
(размеры в таблице справа)
|
1
|
Конструкционная качественная углеродистая сталь GB A3 -
по механическим свойствам, как GB Q235, ГОСТ Ст.20, DIN St.37,
UNS K 02502, AISI 1020, A-216 WCB
|
|
6
|
Прокладка сливной пробки
крышки (размеры в таблице справа)
|
1
|
EPDM - кольцо
|
DN
|
D внеш, мм
|
D внутр, мм
|
Ø / толщина, мм
|
|
15-80
|
14
|
8
|
3
|
|
100-150
|
18
|
12
|
3
|
|
200-400
|
25
|
19
|
3
|
|
|
7
|
Болты крепежные крышки
|
см. таблицу
|
Конструкционная качественная углеродистая сталь GB A3 -
по механическим свойствам, как GB Q235, ГОСТ Ст.20, DIN St.37,
UNS K 02502, AISI 1020, A-216 WCB
|
|
8
|
Шайба болтов крепежных
крышки (размеры в таблице ниже)
|
см. таблицу
|
Конструкционная качественная углеродистая сталь GB A3 -
по механическим свойствам, как GB Q235, ГОСТ Ст.20, DIN St.37,
UNS K 02502, AISI 1020, A-216 WCB
|
Размер и количество основных деталей фильтра YF-3016-D сетчатого фланцевого чугунного.
|
|
Номер детали на чертеже и наименование
|
|
DN
|
Прокладка
крышки (3)
(цены на прокладки)
|
Сливная пробка
крышки (5)
|
Болты крепежные
крышки (7)
|
|
15
|
Спирально-навитая прокладка (СНП)
31 x 19 х 3,5 мм
|
G 1/2" (обычная трубная дюймовая резьба)
|
М8х20 / 4 шт.
|
|
20
|
СНП 38 x 24 х 3,5 мм
|
|
25
|
СНП 45 x 30 х 3,5 мм
|
М8х25 / 4 шт.
|
|
32
|
СНП 51 x 36 х 3,5 мм
|
М8х30 / 4 шт.
|
|
40
|
СНП 61 x 42 х 3,5 мм
|
|
50
|
СНП 73 x 55 х 3,5 мм
|
М10х30 / 4 шт.
|
|
65
|
СНП 94,5 x 81 х 3,5 мм
|
М10х35 / 4 шт.
|
|
80
|
СНП 108 x 92 х 3,5 мм
|
М12х35 / 4 шт.
|
|
100
|
СНП 131,5 x 105 х 3,5 мм
|
G 3/4" (обычная трубная дюймовая резьба)
|
М12х40 / 6 шт.
|
|
125
|
СНП 162 x 140 х 3,5 мм
|
М16х45 / 6 шт.
|
|
150
|
СНП 192 x 166 х 3,5 мм
|
|
200
|
СНП 234 x 204 х 3,5 мм
|
G 1" (обычная трубная дюймовая резьба)
|
М16х50 / 8 шт.
|
|
250
|
СНП 294 x 274 х 3,5 мм
|
М16х55 / 10 шт.
|
|
300
|
СНП 344 x 316 х 3,5 мм
|
М16х60 / 12 шт.
|
|
350
|
СНП 395 x 366 х 3,5 мм
|
М18х70 / 12 шт.
|
|
400
|
СНП 450 x 416 х 3,5 мм
|
М18х70 / 12 шт.
|
|
500
|
Прокладка из паронита
525 х 605 х 3 мм
|
R 2" (BSPT)
|
М30х75 / 18 шт.
|
|
600
|
Прокладка из паронита
624 х 714 х 3 мм
|
R 2" (BSPT)
|
М30х75 / 20 шт.
|
Диаграмма Давление / Температура для фильтра YF-3016-D сетчатого фланцевого чугунного:
Ду500-600: Максимально допустимая температура: 180°C / Минимальная температура окружающей среды: -20°C!
Диаграмма определяет рабочую область для фильтра сетчатого фланцевого чугунного YF-3016-D в координатах Давление (в барах приборного) / Температура (°C).
Описание присоединительных размеров + подходящих стандартов деталей крепежа и присоединения фильтра YF-3016-D сетчатого фланцевого чугунного. Все размеры в мм:
|
Тип присоединения:
|
ответные фланцы согласно
|
|
Строительная длина (расстояние между ответными фланцами)
|
Размер L на габаритном чертеже
|
|
Количество сквозных отверстий на каждом фланце (КСО)
|
Параметр Z - ød на габаритном чертеже
|
|
Диаметр сквозных отверстий на фланце
|
|
Требвания к ответному крепежу:
|
Ду15
|
Ду20
|
Ду25
|
Ду32
|
Ду40
|
Ду50
|
Ду65
|
Ду80
|
Ду100
|
Ду125
|
Ду150
|
Ду200
|
Ду250
|
Ду300
|
Ду350
|
Ду400
|
Ду500
|
Ду600
|
|
Размер болта. ГОСТ 7798-70 и ГОСТ10602-94
|
M12 x45
|
М12 х50
|
М12 х50
|
М16 х60
|
М16 х60
|
М16 х65
|
М16 х65
|
М16 х65
|
М16 х70
|
М16 х70
|
М20 х80
|
М20 х80
|
М24 х90
|
М24 х90
|
М24 х100
|
М27 х110
|
М30х
х30
|
М36х
140
|
|
Рекомендуемая длина шпильки (для тех, кто не любит болты)
|
М12 х60
|
М12 х70
|
М12 х70
|
М16 х80
|
М16 х80
|
М16 х80
|
М16 х80
|
М16 х90
|
М16 х90
|
М16 х90
|
М20 х100
|
М20 х100
|
М24 х120
|
М24 х120
|
М24
х120
|
М27 х130
|
М30 х170
|
М36х
170
|
|
Размер гайки (для каждой шпильки - двух гаек)
|
М12
|
М12
|
М12
|
М16
|
М16
|
М16
|
М16
|
М16
|
М16
|
М16
|
М20
|
М20
|
М24
|
М24
|
М24
|
М27
|
М30
|
М36
|
|
Стандартный размер
(диаметр внешний/ внутренний/толщина)
и обозначение прокладки ответного фланца (ГОСТ 15180-86)
|
50/
20/
2
А-
15-
16
|
60/
25/
2
А-
20-
16
|
69/
29/
2
А-
25-
16
|
81/
38/
2
А-
32-
16
|
91/
45/
2
А-
40-
16
|
106/
57/
2
А-
50-
16
|
126/
75/
2
А-
65-
16
|
141/
87/
2
А-
80-
16
|
161/
106/
2
А-
100-
16
|
191/
132/
2
А-
125-
16
|
216/
161/
2
А-
150-
16
|
271/
216/
2
А-
200-
16
|
327/
264/
2
А-
250-
16
|
382/
318/
2
А-
300-
16
|
442/
372/
2
А-
350-
16
|
495/
421/
2
А-
400-
16
|
615/
528/
2
А-
500-
16
|
728/
620/
2
А-
600-
16
|
|
Минимальный внутренний диаметр прокладки ответного фланца ,мм
|
20
|
25
|
29
|
38
|
45
|
57
|
75
|
87
|
106
|
132
|
161
|
216
|
264
|
318
|
356
|
407
|
524
|
620
|
|
Максимальный наружный диаметр прокладки ответного фланца, мм
|
51
|
61
|
71
|
82
|
92
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
384
|
444
|
495
|
617
|
730
|
|
